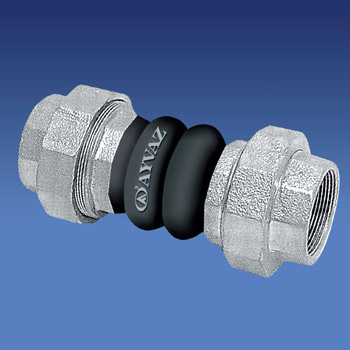

GUMOVÝ kompenzátor DKK 10 S DVOJITOU VLNOU PN 16
| Těleso | |
| Max. dovolený tlak [bar] | 16 |
| Max. dovolená teplota [°C] | 80 |
| Max. provozní tlak [bar] | 5/80°C |
| Max. provozní teplota [°C] | 80 |
| Provozní podmínky | |
| Provozní teplota [°C] | Max. provozní tlak [bar] |
| 30 | 16 |
| 60 | 7,5 |
| 80 | 5 |
Použití - výhody:
- tlumí vibrace a pohyb
- tlumí hluk přenášený médiem a potrubím
- snižuje zatížení potrubního systému kompenzací tepelného roztažení a vychýlení mimo osu potrubí.
Typické použití
- čerpadla, dmychadla, ventilátory, absorbery
- chladiče, chladicí věže
- klimatizace, topné systémy, ventilační systémy
- potrubní systémy v chemickém a petrochemickém průmyslu a v průmyslu vůbec
- elektrárny/ teplárny
- železárny/ ocelárny
- celulózky, papírny
- voda-odpadní voda-čističky
Gumový kompenzátor s dvojitou vlnou musí být pro správnou funkci montován do vodorovné polohy.
| Velikost | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" |
|
L mm |
165 | 175 | 186 | 186 | 200 | 218 | 260 |
|
D mm |
50 | 62 | 72 | 81 | 93 | 111 | 128 |
|
d mm |
24,12 | 30,29 | 38,95 | 44,85 | 56,66 | 72,23 | 84,93 |
| DN | L [mm] | Povolené pohyby [mm] | Provozní podmínky | ||||
|
Stlačení (X-) |
Roztažení (X+) |
Laterálně (Y) |
Úhlová výchylka | Max. tlak [bar] | Max. teplota [°C] | ||
| 25 | 165 | 22 | 6 | 22 | 30° | 5 | 80 |
| 32 | 175 | 22 | 6 | 22 | 30° | 5 | 80 |
| 40 | 186 | 22 | 6 | 22 | 30° | 5 | 80 |
| 50 | 186 | 22 | 6 | 22 | 30° | 5 | 80 |
| 65 | 200 | 22 | 6 | 22 | 30° | 5 | 80 |
| 80 | 218 | 22 | 6 | 22 | 30° | 5 | 80 |
| 100 | 260 | 22 | 6 | 22 | 30° | 5 | 80 |
