VK 70

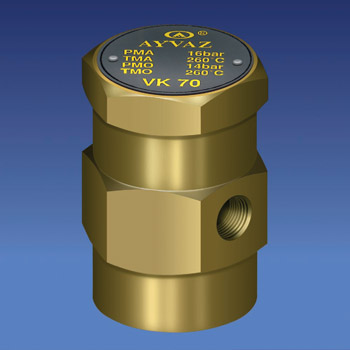

Přerušovač vakua VK 70. Za určitých okolností se v parních
potrubích objevuje vakuum. Toto
způsobuje problémy s odvodem
kondenzátu a následné problémy
způsobené rychlým vzrůstem tlaku
(např. při regulaci) a s tím spojenými
rázy. Rovněž tak zabraňuje vzniku vakua
v kapalinách. Přerušovač vakua VK 70 je
velmi jednoduché konstrukce a malých
rozměrů.
| PROVOZNÍ PODMÍNKY | Těleso - litina |
| Max. dovolený tlak (bar) | 16 |
| Max.dovolená teplota ( °C) | 260 |
| Hydraulická zkouška za studena (bar) | 24 |
| Popis | ||
| 1 | Víko | ČSN 42 3231 |
| 2 | Těsnění | ČSN 17 240 |
| 3 | Ventil | ČSN 17 240 |
| 4 | Sedlo ventilu | ČSN 17 240 |
| 5 | Těleso | ČSN 42 3231 |
Montáž:
Přerušovač vakua musí být montován na svislé potrubí s 1/2“ připojením dole.
Vstupní (nasávací) otvor je opatřen závitem 1/8“.
Typické použití:
Potrubí napájecí vody, kotle, napájecí nádrže, plnící a vypouštěcí potrubí, nádrže.
| Rozměry | ||||
| Velikost | A | B | C | Hmotnost |
| 1/2 | 55 | 34 | 39 | 0,35 kg |
