SK 50
Plovák pomocí jednoduchého
mechanismu otevírá nebo zavírá ventil
podle výšky hladiny kondenzátu
v odvaděči. Otevření je úměrné
množství kondenzátu a není závislé na
okamžitých změnách tlaku. Tyto typy
jsou specielně používány tam, kde je
nutné rychlé a nepřetržité odvádění
kondenzátu. Pro tyto vlastnosti jsou tyto
odvaděče ideální pro automaticky
řízené systémy k dosažení náležitého
přenosu tepla.
-1.jpg)
| PROVOZNÍ PODMÍNKY | Těleso - litina |
| Max. dovolený tlak [bar] | 25 |
| Max.dovolená teplota [°C] | 300 |
| Max. provozní tlak [bar] | 16 |
| Max. diferenční tlak [bar] | 4,5 - 10 - 14 |
| Max. provozní teplota [°C] | 250 |

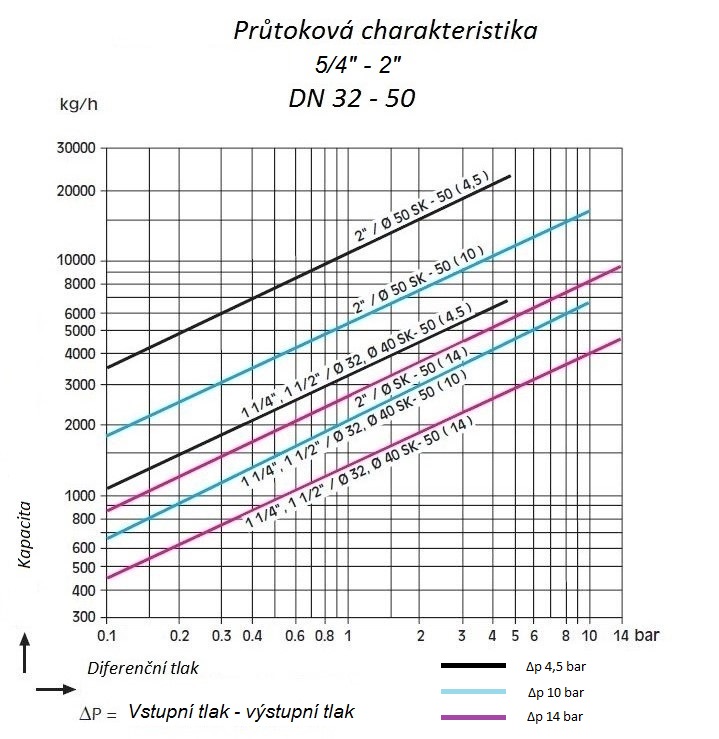

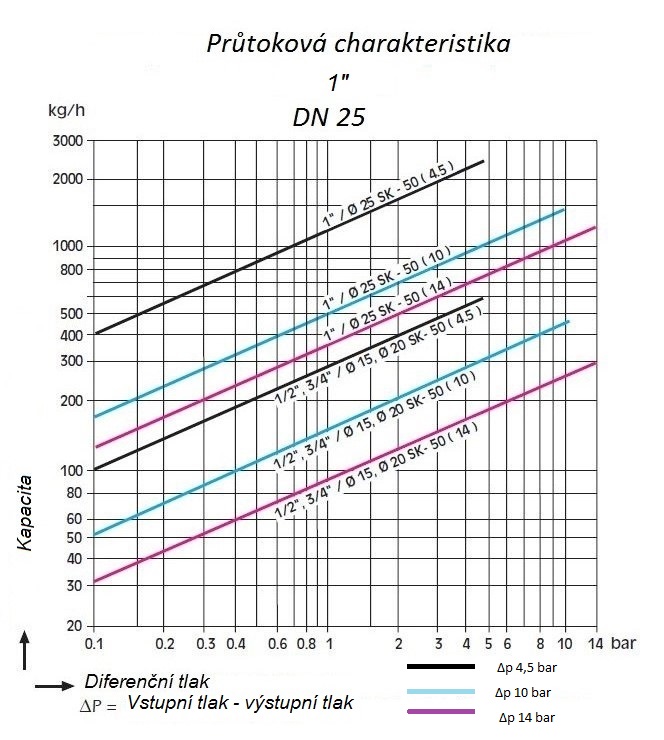

DN - 25 DN 32 - 50

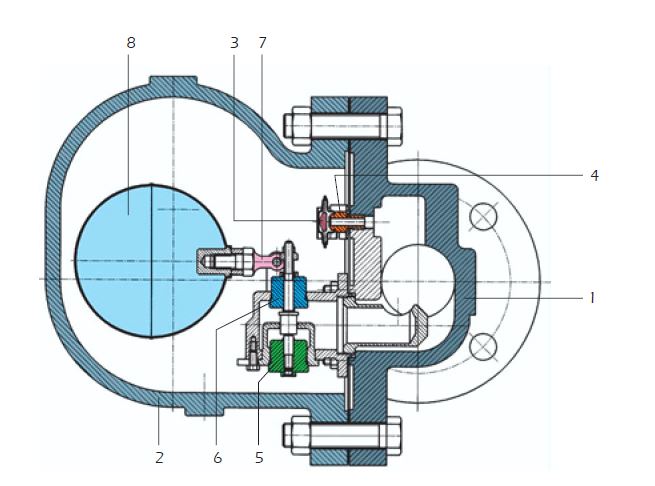

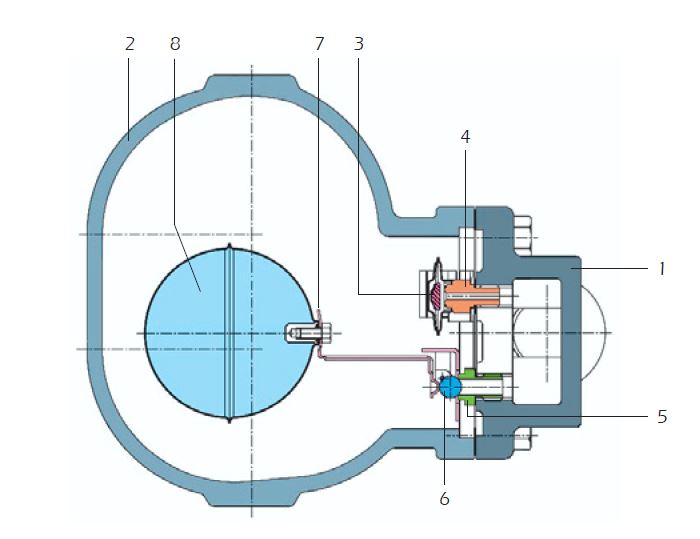

| Popis | ||
| 1 | Těleso | ČSN 42 2314 |
| 2 | Víko | ČSN 42 2314 |
| 3 | Automatické odvzdušnění | Nerezová ocel |
| 4 | Sedlo automatického odvzdušnění | ČSN 17 240 |
| 5 | Sedlo | ČSN 17 240 |
| 6 | Hlavní ventil | Nerezová ocel |
| 7 | Páka plováku | ČSN 17 240 |
| 8 | Plovák | ČSN 17 240 |
Montáž:
Odvaděč kondenzátu se montuje tak, aby páka plováku byla v horizontální poloze, aby se mohl
plovák uvnitř pohybovat vertikálním směrem. Je určen do horizontálního potrubí.
Typické použití:
Výměníky tepla, topné baterie, nádrže, varné pánve, sušící válce, pece.
