SA 50 A
Vlhkost obsažená ve vzduchu stlačovaném
kompresory se z něj vylučuje a
shromažďuje v potrubí,rozdělovačích,
vzdušnicích apod. Kdyby nebyla vlhkost
v podobě kondenzátu ze systému
stlačeného vzduchu odváděna kontinuálně,
tak by docházelo k provozním problémům,
které obvykle mají za následek snižování
kapacity potrubí a účinnosti systému. Dále
pak zvýšenou korozí drahého zařízení a tím
i zvýšené náklady na jejich opravu a
rekonstrukci v budoucnosti..
Odvodňovač stlačeného vzduchu AYVAZ
SA 50 odstraňuje kondenzát ze systému a
tím zabraňuje jeho transportu proudícím
vzduchem. Snadná montáž, jednoduchá
konstrukce a možnost jeho vyčištění,
případně opravy nebo výměny některého
z vnitřních dílů jsou jeho předností.
| PROVOZNÍ PODMÍNKY | Těleso - litina |
| Max. dovolený tlak [bar] | 25 |
| Max.dovolená teplota [°C] | 300 |
| Max. provozní tlak [bar] | 16 |
| Max. diferenční tlak [bar] | 4,5 - 10 - 14 |
| Max. provozní teplota [°C] | 250 |
| Popis | ||
| 1 | Těleso | ČSN 42 2314 nebo ocelolitina ČSN 42 2643 |
| 2 | Víko | ČSN 42 2314 nebo ocelolitina ČSN 42 2643 |
| 3 | Sedlo | ČSN 17 240 |
| 4 | Hlavní ventil | Nerezová ocel |
| 5 | Páka plováku | ČSN 17 240 |
| 6 | Plovák | ČSN 17 240 |
| 7 | Šroub | ČSN 17 240 |
Montáž:
Odvodňovač stlačeného vzduchu se montuje tak, aby páka plováku byla v horizontální poloze,
aby se mohl plovák uvnitř pohybovat vertikálním směrem. Montuje se v horizontální i vertikální
poloze (natočením víka) - viz poznámka
Typické použití:
Kompresory, vzdušníky, rozdělovače stlačeného vzduchu, separátory vlhkosti stlačeného
vzduchu, chladiče stlačeného vzduchu.

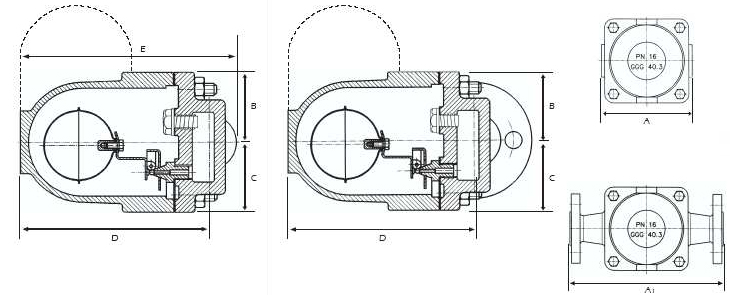

| Rozměry | ||||||
| Velikost | A | B | C - C1 | D | E | Počet děr |
| 15 | 120 | 55 | 55 | 148 | 169 | 4 |
| 20 | 120 | 55 | 55 | 148 | 169 | 4 |
| 25 | 120 | 110 | 80 - 77 | 195 | 220 | 4 |
