KOMO 5 MP

Odvaděč typové řady KOMO 5 MP je membránový odvaděč s výměnnou termickou vložkou. Nad membránou je umístěna miska s těkavou kapalinou. V chladném stavu protéká kondenzát pod membránu do výstupních otvorů v těle termické vložky odvaděče. Po zahřátí těkavé kapaliny párou nebo horkým kondenzátem, se tato začne odpařovat. Tím se zvýší tlak par těkavé kapaliny na membránu a dojde – jedním pracovním pohybem membrány – k uzavření výstupních otvorů. K uzavření průtoku dojde v okamžiku, kdy tlak pár těkavé kapaliny je vyšší, než tlak par kondenzátu.

Rozsah použití pro PN40:
Maximální tlak při teplotě do 100°C : 4Mpa
Maximální tlak při teplotě do 260°C : 3.2Mpa
Maximální teplota: 260°C

Typické použití:

Parní rozvody, výměníky tepla – zejména deskové, sušičky, kalandry, teplovzdušné agregáty klimatizační jednotky atd. Teplotní nastavení odvaděče (E,A,H) závisí na konkrétních potřebách odvodňovaného místa. Viz průtokové charakteristiky provedení.

Montáž:
Odvaděč je možno montovat do libovolné pracovní polohy. Servis odvaděče se provádí pouze výměnou termické vložky a vyčištěním uzavíracího sedla, případně membrány.

Upozornění:
Termickou vložku je zakázáno z důvodu ztráty funkčnosti rozebírat.

	Typ součástky	Materiál	ČSN	DIN
1	těleso odvaděče	nerez	17021	1.40 06
2	těleso vložky	nerez	17021	1.40 06
3	miska s expanzní kapalinou	nerez	17021	1.40 06
4	membrána	PTFE		-
5	S - pružina	nerez	17242	X 12 CrNi 188
6	expanzní kapalina

Rozměrová tabulka:

DN	L (mm)	D (mm)	Hmotnost (kg)
15	25	45	0,22
25	32	68	0,6
40	34	86	1,0
50	34	100	1,33
80	42	136	3,1

Rozsah použití:

Hodnoty maximálního tlaku
Teplota [°C]	Tlak [Mpa]
100	4
260	3,2

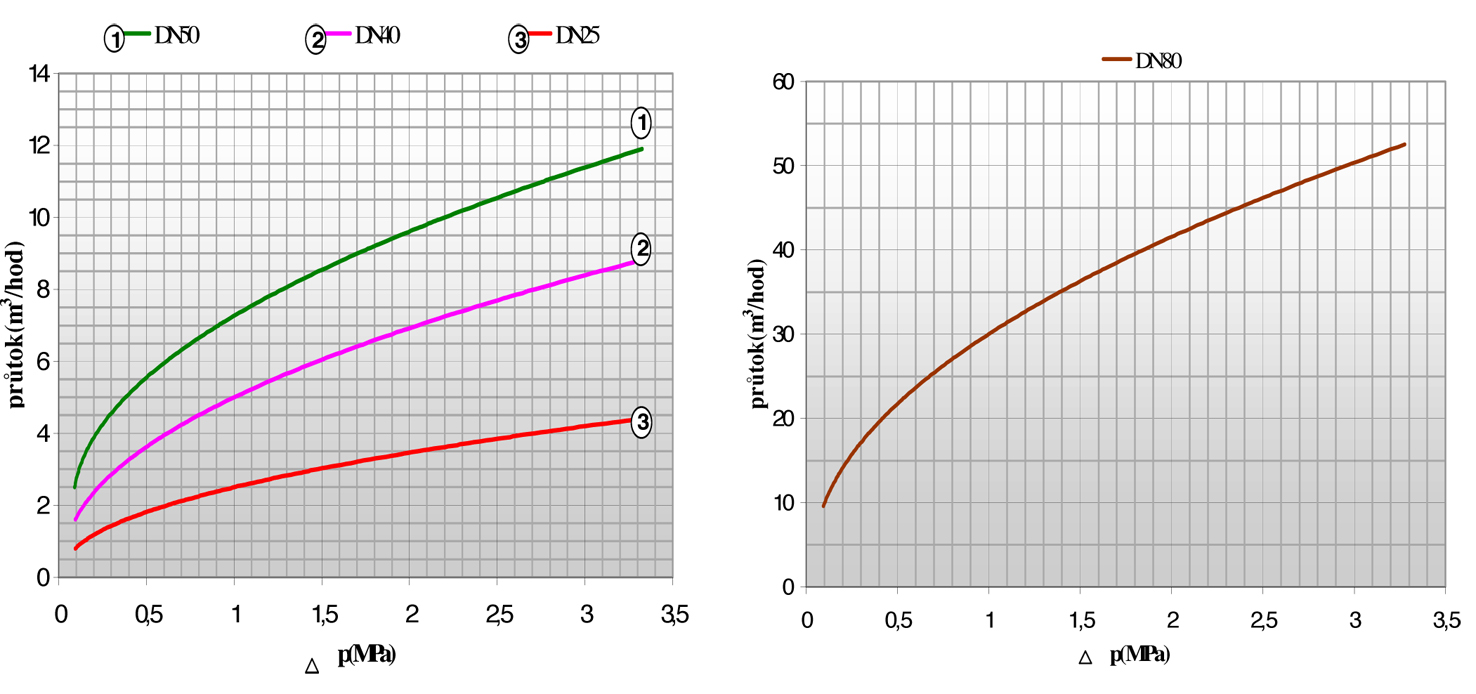

Průtoková charakteristika jednotlivých provedení:

Snížení průtoku při podchlazení:
E: 40-50°C je cca.o 30% nižší
A: 25-30°C je cca.o 20 % nižší
H: 20-5°C je cca.o 10% - 5% nižší
