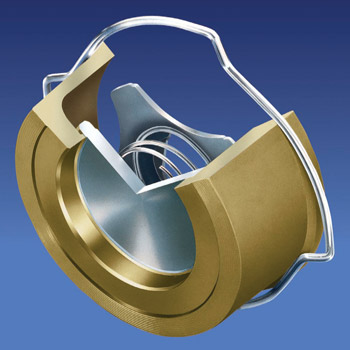

CV 10 / P
MEZIPŘÍRUBOVÝ ZPĚTNÝ VENTIL
Zpětné ventily jsou běžně používané na
kapaliny, plyny a páry, kde zabraňují
zpětnému průtoku média. Zvyšují
spolehlivost funkce systému a mohou výt
použity na místo dříve užívaných zpětných
ventilů složitější konstrukce. Jejich výhodou
je rychlá a snadná montáž, krátká stavební
délka, malé rozměry a váha.
| Jmenovitý tlak | 40 | |
| Min. dovolená teplota [°C] | -10 | |
| Max. provozní tlak [bar] | 40 - 38 - 37 | |
| Teplota odpovídající tlaku [°C] | 100 - 200 - 300 | |
TYPICKÉ POUŽITÍ
PODMÍNKY PRO POUŽITÍ O KROUŽKŮ
EPDM (ethylenpropylen) -50 až +150°C pro vodu, kondenzát a páru FKM (fluoropryž) - 25 až +200°C Pro olej, plyn a vzduch. Otopné systémy, Papírenský průmysl, hutě, doly, Petrochemie, Textilní průmysl, Celulózky
PŘIPOJENÍ
DIN 2501 (PN/10/16/40)
| Hmotnosti | |||||||||
| Velikost mm | 15 | 20 | 25 | 32 | 40 | 50 | 60 | 80 | 100 |
| Váha kg | 0,8 | 0,13 | 0,18 | 0,33 | 0,54 | 0,89 | 1,2 | 2,1 | 3,1 |
| Velikosti | |
| mm | palce |
| 15 - 100 | 1/2" - 4" |
| CV 10 / s1 | |||
| 1 | Těleso |
Přesný odlitek z ČSN |
|
| 2 | Disk | ČSN 17 346 | |
| 3 | Segment | ČSN 17 346 | |
| 4 | Pružina | ČSN 17 241 | |
| 5 | Středící prstenec | ČSN 17 241 | |
| CV 10 / s2 | |||
| 1 | Těleso |
ČSN 17 346 |
|
| 2 | Disk | ČSN 17 346 | |
| 3 | Segment | ČSN 17 346 | |
| 4 | Pružina | ČSN 17 241 | |
| 5 | Středící prstenec | ČSN 17 241 |
|
| Rozměry | |||||||||
| Dimenze | |||||||||
| Světlost [mm] | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L [mm] | 16 | 19 | 21 | 27 | 31 | 40 | 46 | 50 | 60 |
| D [mm] | 39 | 46 | 54 | 70 | 80 | 96 | 113 | 130 | 150 |
| Otevírací tlaky mbar | ||||
| Směr průtoku | ||||
| Bez pružiny | S pružinou | |||
| DN mm |
↑ |
↑ |
→ |
↓ |
| 15 | ||||
| 20 | ||||
| 25 | ||||
| 32 | ||||
| 40 | ||||
| 50 | ||||
| 65 | ||||
| 80 | ||||
| 100 | ||||
