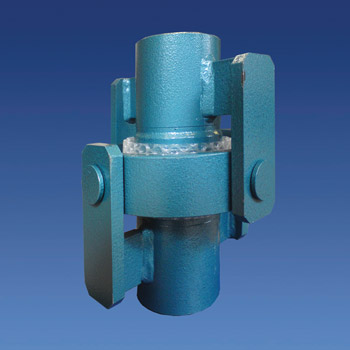

KLOUBOVÝ KOMPENZÁTOR
Kloubové kompenzátory se používají pro
kompenzaci úhlových odchylek
potrubních systémů ve dvourozměrných
nebo třírozměrných rovinách. Proto se
používají kompenzátory kloubové s
jednou osou otáčení na kompenzaci
úhlové odchylky v jedné rovině a
kompenzátory kardanové pro
kompenzaci úhlové odchylky prostorové
(viz „Princip činnosti“ níže). Platí, že se
vzrůstem délek potrubí mezi
kompenzátory vzrůstá i úhlová odchylka,
kterou je nutné kompenzovat.
Dodáváme je se všemi druhy
připojovacích konců podle požadavku
zákazníka.
Kloubové kompenzátory jsou
konstruovány tak, že konstrukce kloubu
zachycuje sílu od vnitřního přetlaku
| Těleso | |
| Max. dovolený tlak [bar] | 40 |
| Max. dovolená teplota [°C] | 600 |
| Max. provozní tlak [bar] | 40 |
| Max. provozní teplota [°C] | 600 |
Použití:
Přerušovač vakua musí být montován na svislé potrubí s 1/2“ připojením dole.
Vstupní (nasávací) otvor je opatřen závitem 1/8“.
Typické použití:
Kloubové kompenzátory jsou obvykle používány v uspořádání po 2 až 3 kusech.
U jednoosých kloubových kompenzátorů jejich natáčení (úhlové výchylky) umožňuje
vyrovnávat příčné posuvy rovinných útvarů potrubí.
Používání kloubových kompenzátorů umožňuje volbou rozteče kloubů lepší využití
kompenzační schopnosti jednotlivých kompenzátorů.
Velikosti a stavební délky dle proudícího media, teploty a tlaku nutno konzultovat
s dodavatelem dle výpočtu dilatace potrubní trasy.

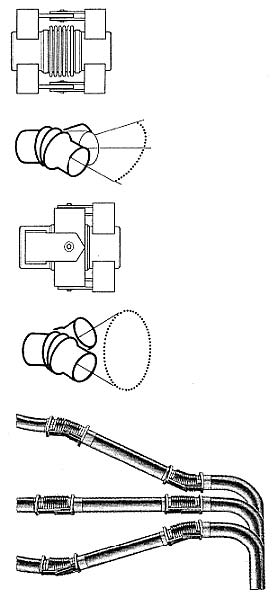

Princip činnosti:
