Kulový kohout závitový

redukovaný i plný průtok

KATALOGOVÝ LIST KE STAŽENÍ

Ocelové kulové kohouty LD jsou uzavírací armatury konstruované jak pro využití v plynárenském průmyslu, tak pro bytové a komunální služby. Konstrukce a je vhodná pro zemní plyn, zkapalněné ropné plyny či neagresivní plynné medium až do tlaku 4,0 MPa. Výhodou je velký teplotní rozsah pro použití média i pracovního prostředí, podle typu kohoutu.

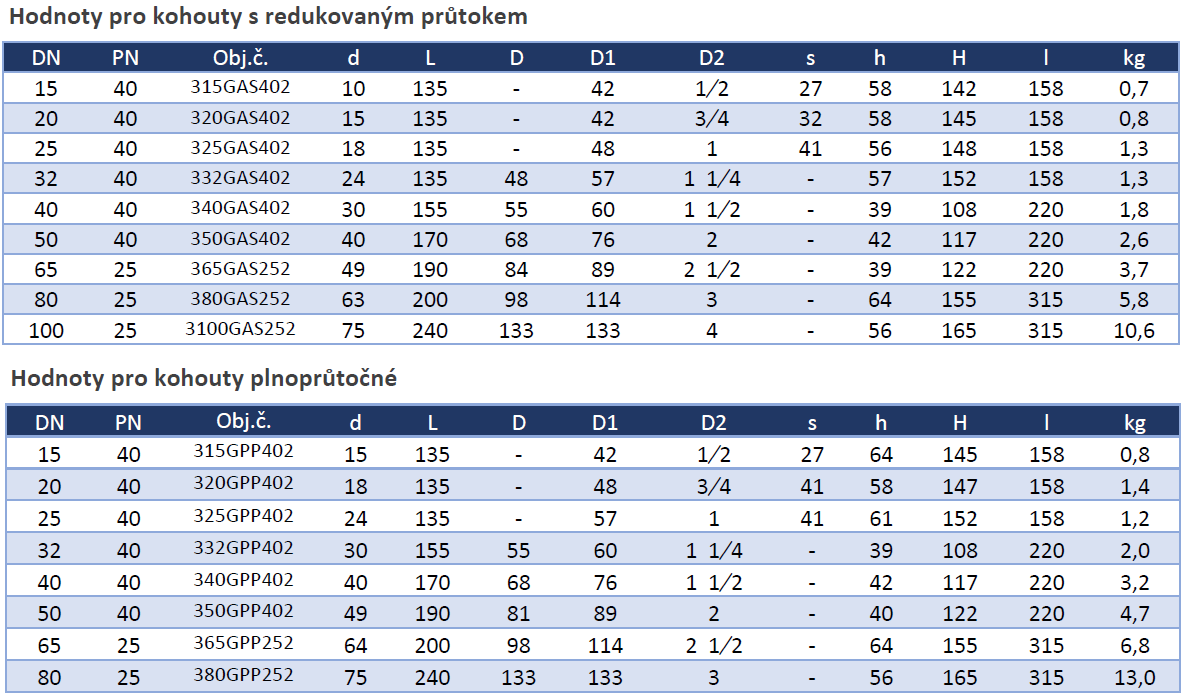

Kulové kohouty jsou vyráběny ve variantách: DN 15–100, PN16/25/40. Připojení je možno volit závitové, navařovací či přírubové. Ovládání je navrženo jak pro ruční použití pákou, tak pro mechanizovanou variantu. Kulové kohouty mají deklarovanou konformitu dle norem EU.

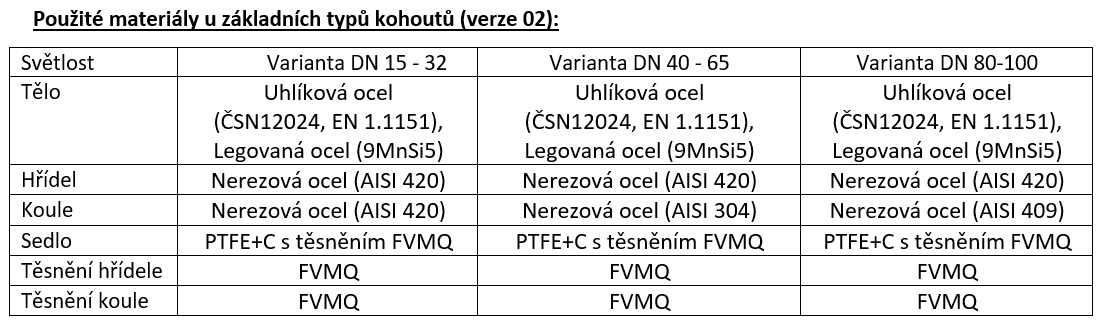

 Koule každého typu kulového kohoutu LD je uložena ve fluoroplastovém sedle se zdvojeným těsněním z fluorosiloxanového elastomeru.
Talířové pružiny na každé straně vstupu do ventilu, zajišťují pružinové předpětí sedla koule ventilu.
Díky tomu kulové kohouty LD zachovávají perfektní těsnící vlastnosti v obou směrech.

Kompletace kulového kohoutu je prováděna metodou studeného lisování ovládací hřídele do příslušného otvoru v kouli ventilu, kde tato hřídel úměrně přesahuje rozměry vyfrézovaného otvoru, tím je zaručena vysoká pevnost spoje i při extrémních podmínkách a vysokém zatížení.

Promyšlená konstrukce a použití materiálů je nastaveno tak, aby u kohoutů při kontaktu s agresivním pracovním prostředím a kapalinami jako je ropa, ropné produkty, benzín a podobně, které jsou v uzavřeném prostoru (v tomto případě prostor mezi vnitřní částí těla ventilu a koulí), nemohlo dojít díky vysoké venkovní teplotě potrubí k negativnímu ovlivnění činnosti kulového kohoutu.

Pracovní hodnoty:

- Pracovní tlak: až 4,0 MPa.
- teplota pracovního média: -60 ° C až + 200 ° C (verze 01 a 03), od -40 ° C do + 200 ° C (verze 02).
- teplota okolí: od -60 ° C do + 80 ° C (verze 01 a 03), od -40 ° C do + 80 ° C (verze 02).

Kohouty LD jsou testovány na vzduchotěsnost pro:
• Rpp 0,6 MPa při t + 20 ° C;

-dále na pevnost a hustota vody:
• pro PN 1.6 MPa - 2.4 MPa,
• pro PN 2,5 MPa - 3,8 MPa,
• pro PN 4.0 MPa - 6.0 MPa.

Kulové ventily LD lze instalovat na potrubí v libovolné poloze.
